Фасонный металлопрокат – это вид черного металлопроката со сложной формой поперечного сечения. Его создают горячей прокаткой через калибровочные валки.

У стального фасонного проката есть ряд преимуществ:

высокая прочность при относительно небольшом весе;
эффективное распределение нагрузки;
универсальность применения;
экономия материала;
простота монтажа и соединения элементов;
возможность создания сложных конструкций;
долговечность и надежность.

На рынке можно купить следующие виды проката: двутавр, швеллер, уголок (равнополочный и неравнополочный), тавр. Также есть шпунтовые сваи, рельсы.

Изделия широко используются в:

Строительстве – каркасы зданий, мостовые конструкци, опоры, балки, фермы и прогоны.
Машиностроении – рамы/корпуса машин, детали конвейеров.
Транспортной инфраструктуре – железнодорожные рельсы, опоры контактной сети, элементы дорожных ограждений.
Энергетике – опоры линий электропередач, каркасы трансформаторных подстанций.
Судостроении – элементы корпуса судна, шпангоуты, стрингеры.
Нефтегазовой промышленности – конструкции буровых вышек, опорные элементы трубопроводов.
Сельском хозяйстве – каркасы теплиц, хранилища, элементы сельскохозяйственной техники.
Производстве мебели – каркасы офисной/промышленной мебели.
Авиастроении – элементы конструкции летательных аппаратов.

Фасонный металлопрокат эффективен в конструкциях, где нужна высокая прочность при минимальном весе. Выбор конкретного профиля зависит от характера нагрузок, условий эксплуатации, требований к конструкции.

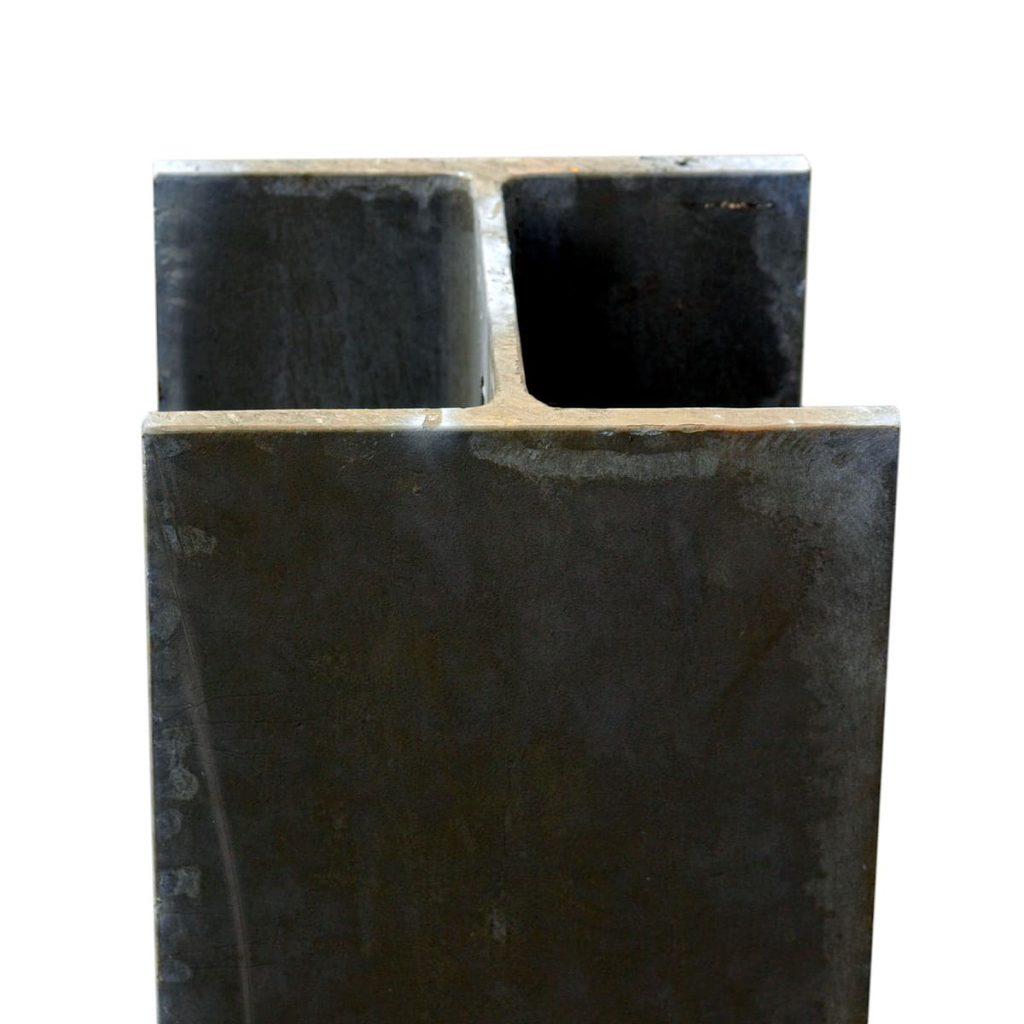

Двутавр

Двутавровая балка – это изделие с сечением в виде буквы «Н» или «I» (в зависимости от ориентации). Такая форма гарантирует высокую прочность и жесткость при сравнительно малом весе.

Двутавр используется в строительстве для создания несущих конструкций (перекрытия, мосты, колонны, балки). Форма гарантирует устойчивость к большим нагрузкам на изгиб и сжатие. Другие особенности проката собрали ниже:

Форма сечения – форма буквы «Н», которая состоит из двух полок и одной вертикальной стенки. Полки воспринимают нагрузку на изгиб, а стенка на сжатие.
Длина зависит от потребностей, но стандарт от 6 до 12 метров.
Способ производства – двутавры создаются горячей прокаткой или сваркой. В первом случае используют стальные слитки, для сварки подбирают несколько листов стали.
Материал – углеродистая сталь. Изредка используют легированные марки для повышения прочности.
В России ГОСТ 8239-89 регламентирует сортамент двутавровых балок. Для сварных подходит 26020-83.
Маркировка, к примеру, «Двутавр 20Б1», где 20 – это высота балки в сантиметрах, а «Б1» тип изделия (нормальная).

Двутавровые балки используют в строительстве жилых и промышленных зданий, машиностроении.

Швеллер

Швеллер – это металлический профиль с сечением в виде буквы «П». Такая форма гарантирует высокую устойчивость к изгибающим нагрузкам.

Швеллер используется в строительстве для разных несущих/каркасных конструкций. Он состоит из стенки и двух полок. Полки обычно располагаются параллельно, есть варианты с наклонными. Стандартная длина изделия от 4 до 12 метров. Параметр зависит от ГОСТ (8240-97), требований заказчика.

На рынке можно купить несколько видов фасонного проката. Горячекатаный создают по одноименной технологии. Есть и сварные варианты из отдельных листов металла. У перфорированного швеллера есть отверстия в стенках или полках для снижения веса.

Обычно изделия создают из углеродистой и легированной марок стали, алюминиевых сплавах.

В соответствии с ГОСТ высота швеллера от 50 до 400 мм при ширине полок от 32 до 115 мм. Прокат маркируется. Например, «Швеллер 10П», где 10 – это высота стенки в сантиметрах, а «П» – это обозначение параллельных полок.

Швеллеры используются в строительстве для создания каркасов зданий, мостов, перекрытий, колонн, других несущих конструкций. В машиностроении это рамы автомобилей, сельскохозяйственной техники.

Уголок

Металлический уголок – это профиль с L-образным сечением в виде стального стержня, согнутого под углом 90 градусов. Изделие используют для создания несущих/укрепляющих конструкций, соединения и крепления элементов. Его форма гарантирует высокую прочность на изгиб и кручение.

Изделие состоит из двух перпендикулярных полок длиной от 4 до 12 метров. Уголки бывают равнополочными (обе полки одинаковой длины) и неравнополочными (полки разной длины). Уголок создается горячей прокаткой или гибкой металлического листа, либо полосы.

ГОСТ 8509-93 регламентирует марки стали, размеры, допустимые отклонения, массу. Ширина полок от 20 до 250 мм при толщине от 3 до 35 мм. «Уголок 50х50х5», где 50х50 – это длина полок в миллиметрах, а 5 – толщина.

Уголки используют в строительстве каркасных и опорных конструкций, креплении, мостостроении, машиностроении.

Гнутый профиль

Гнутый профиль создается деформацией металлической заготовки (листа, полосы, ленты). У изделия разная форма, что актуально в строительстве ( каркасы, рамы, перегородки, опорные конструкции), машиностроении, производстве мебели. Ключевые преимущества изделия – это экономия строительных материалов, возможность создавать сложные геометрические формы.

Открытый профиль (уголок, швеллер) используют в несущих и крепежных элементах. Закрытый (трубы, профили) гарантирует высокую жесткость и устойчивость к деформациям. Перфорированный используют для облегчения конструкции.

В промышленных условиях профили создаются на листогибочных станках, валках или прессах. В качестве сырья используют углеродистые и нержавеющие стали, алюминиевые/медные сплавы. В соответствии с ГОСТ 11474-76 у гнутых уголков размеры от 20х20 мм до 200х200 мм,

Фасонный прокат специального назначения

Узкоспециализированный фасонный прокат – это группа профилей, созданные со специфической формой сечения. Их главное назначение – это решение особых задач в строительстве и промышленности. Отличие от стандартного проката в подгонке изделий с учетом конкретных требований для проекта. У изделий допускаются выступы, пазы, закругления, канавки, другие элементы.

Создание таких изделий допускается горячей и холодной прокаткой, гибкой, штамповкой или экструзией для придания сложной формы. Для узкоспециализированного проката разные технические условия (ТУ) и стандарты. Общий ГОСТ 535-2005 для углеродистой стали, или ГОСТ 19281-2014 для легированных.

Изделия создаются для:

Железнодорожной отрасли – рельсы, подкладки, крепления, другие элементы железнодорожного пути/вагонных конструкций.
Судостроения – корабельные рамы, шпангоуты, обшивка, элементы для сборки и укрепления корпуса судна.
Автомобилестроения – шасси, рамы, крепежные или соединительные элементы.
Энергетики конструкции/элементы электростанций, линий электропередач, турбин.
Мостостроения – несущие/опорные конструкции мостов, где важны прочность, устойчивость к климатическим условиям.
Нефтегазовой промышленности – буровые вышки, трубопроводы, платформы.

Из фасонного проката специализированного назначения создают конструкции повышенной прочности и надежности. Есть проекты, где стандартные сечения и формы изделий не подходят.

Чем отличается фасонный прокат от сортового?

Сортовой прокат создается методом прокатки с простой геометрической формой сечения. Например, круглую, квадратную, прямоугольную или шестигранную.

Сходство между сортовым и фасонным прокатом в том, что оба создаются методом прокатки в строительстве, промышленности для создания металлических конструкций.

У сортового простое сечение (круглое, квадратное), у фасонного сложнее (уголок, швеллер). Сортовой используют в строительстве для армирования, производства крепежных элементов, в качестве заготовок для дальнейшей обработки. Фасонный актуален в несущих конструкций.
