Маркировка арматурной сетки: полный гид по расшифровке и применению

• Полезное

Маркировка сетки арматурной по ГОСТ — это система условных обозначений, указывающая на основные параметры, состав и технические особенности сетки для точной идентификации материала в проектной, рабочей и коммерческой документации.

Что такое маркировка арматурной сетки и зачем она нужна

Мнение эксперта

Маркировка включает буквенно-цифровую формулу, отражающую тип сетки, способ упаковки, диаметр и класс арматурной стали продольных и поперечных стержней, а также габаритные размеры (ширина и длина карты или рулона). Например, маркировка типа C1/Ср(25/10) 2050x6650 расшифровывается как тяжелая сетка в картах/рулонах, продольные стержни класса А500С диаметром 25 мм, поперечные – 10 мм, ширина и длина – 2050 х 6650 мм. На бирках и в документации также указывается ГОСТ либо ТУ, дата изготовления и производитель.

Редакция Эксперт Е-Металл

Основные цели и задачи маркировки

1. Упрощение выбора, снабжения и применения сортамента на стройке.
2. Гарантия точного соответствия проектным и эксплуатационным требованиям.
3. Контроль качества и прослеживаемость сертифицированной продукции.
4. Учет при складских операциях и логистике.
5. Безопасность и устойчивость монтажа – исключает ошибки в подборе проката для разных конструкций.

В России стандартизация арматурных сеток строго регулируется государственными нормами. Основной документ – это ГОСТ 23279-2012. Нормы разрабатывают специалисты профильных Технических комитетов по стандартизации. Внесением, утверждением и введением в действие новых норм занимается Федеральное агентство по техническому регулированию и метрологии.

Применение стандартов контролируют органы сертификации, экспертные центры и строительные инспекции. Дополнительные требования могут содержаться в других ГОСТах и международных нормах (ISO 6935-1, ISO 10080).

Маркировка обязательна для производителей, поставщиков и проектировщиков при составлении технической, транспортной и эксплуатационной документации.

Виды и классификация арматурных сеток

Обозначение арматурной сетки зависит и от ряда признаков, определяющих ее конструкцию, свойства и область применения.

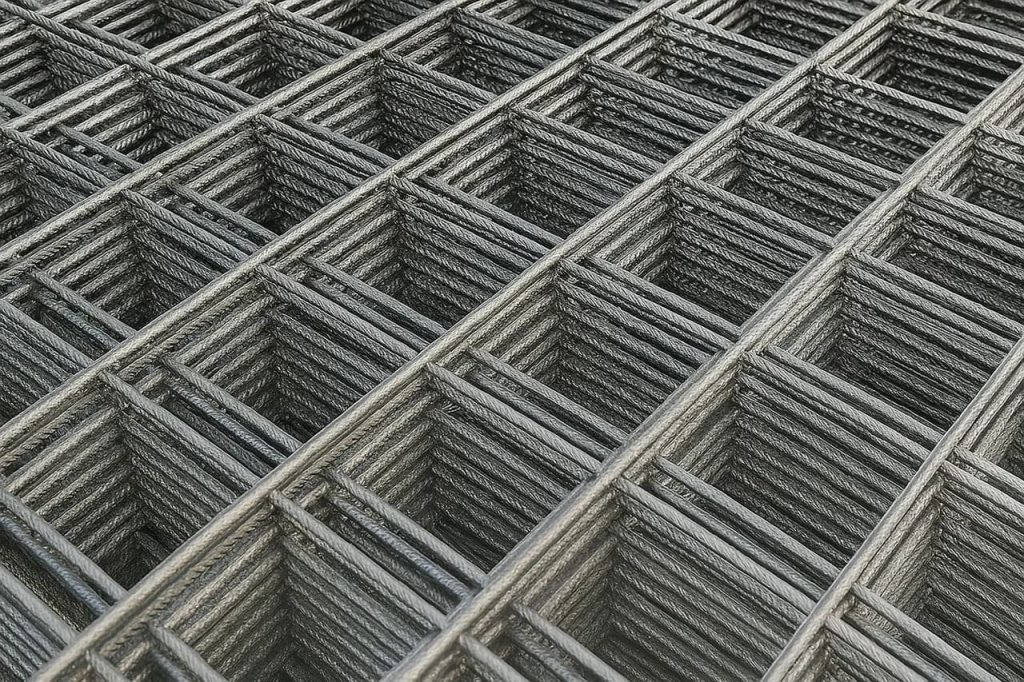

По типу изготовления на рынке можно купить сварной сортамент – стержни соединяются между собой точечной сваркой в пересечениях. У такой сетки высокая жесткость, одинаковые ячейки и стандартные размеры. Вязаная арматура связывается вручную или при помощи механических приспособлений вязальной проволокой. Она гибче, применяется чаще на нестандартных или небольших объектах. Сборные собираются непосредственно на объекте из отдельных элементов по месту установки, что удобно при нестандартной геометрии конструкции.

По форме ячеек сортамент бывает квадратной – ячейки с одинаковыми сторонами, используются при равномерном восприятии нагрузок во всех направлениях. У прямоугольных ячейки с разными сторонами. Сортамент применяется, когда разные направления конструкции испытывают разные нагрузки.

По типу поверхности арматура бывает гладкой (А240) – гарантирует связанность конструкции, но меньшую адгезию по сравнению с рифлеными стержнями. Рифленая (А400, А500 и другие) имеют периодический профиль и обеспечивают высокое сцепление с бетоном, что прибавляет прочности всей конструкции.

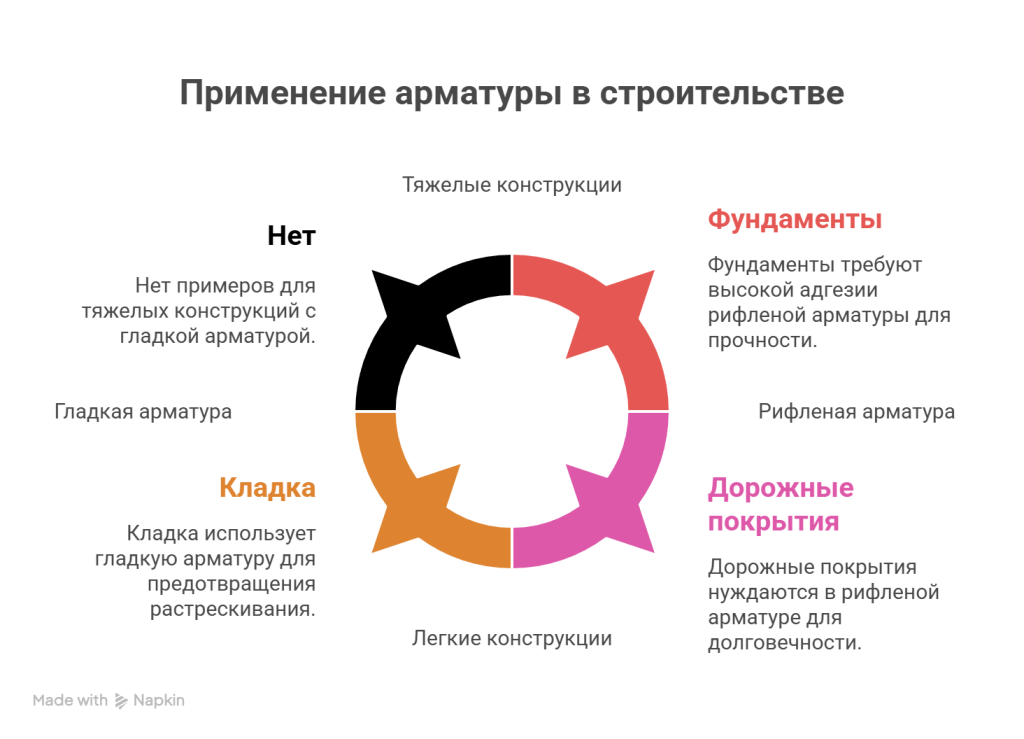

По назначению:

1. Арматура для фундаментов используют тяжелые и прочные сварные сетки из стержней большого диаметра для восприятия значительных нагрузок.
2. Для кладки – легкие сетки, часто гладкие, используются для армирования кирпичной кладки, чтобы предотвратить растрескивание и повысить прочность.
3. Дорожных покрытий – применяются прочные сварные или вязаные из рифленой арматуры для предотвращения образования трещин и увеличения срока эксплуатации асфальта или бетона.
4. Прочие сферы – используются также для армирования полов, стен, перегородок, декоративных и оградительных конструкций.

Широкий сортамент обусловлен требованиями конкретных строительных процессов, экономическими и технологическими критериями, а также нормами ГОСТ на продукцию.

Структура и расшифровка маркировки по ГОСТ

Маркировка сетки по ГОСТ – это подробный буквенно-цифровой код, указывающий тип изделия, размеры ячеек, диаметр проволоки, класс стали, тип поставки и дополнительные свойства. Такая система гарантирует точную идентификацию и облегчает выбор материалов для различных строительных задач.

Обычно структура выглядит как XC/Ср(d/d1) BxL, где:

• X – тип сетки по назначению и конструкции;
• С – форма поставки (С – карта, Ср – рулон);
• d/d1 – диаметры продольных и поперечных стержней (мм), с указанием класса арматурной стали;
• BxL – ширина и длина сетки (мм или см).

Мнение эксперта

Например, 150x150x5 А500С, где 150x150 – это размеры ячеек (шаг между стержнями по ширине и длине, обычно в мм), 5 – диаметр армирующего стержня (мм), А500С – буквенно-цифровой индекс стали. Буква А обозначает арматурную сталь, 500 говорит о минимальном пределе текучести (500 МПа), С указывает на свариваемость (подходит для сварных соединений).

Редакция Эксперт Е-Металл

Для рулонных сеток к обозначению прибавляется индекс р или Ср. В каркасных (карточных) сетках на бирке указываются точные раскрои карты, технические детали.

Требования ГОСТ также предусматривают указание:

1. Покрытия – указывается, если есть цинковый или другой защитный слой.
2. Класса прочности, например, А240, А400, А500С (рифленая, гладкая).
3. Диаметра стержней/проволоки – ключевой параметр для выбора арматурного сортамента.
4. Шага продольных и поперечных стержней, которые иногда указывается после диаметров.
5. Размеров выпуска – для некоторых сеток в код добавляют размеры выпуска арматуры, если они нестандартны (например, не кратны 25 мм).

Обозначения арматурной сети максимально упрощают идентификацию материала, технический учет и надежность выбора.

Стандартные размеры и вес в маркировке

Стандартные размеры ячеек арматурной сетки, а также особенности расчета веса, позволяют точно подобрать материал для конкретных строительных задач и рассчитать потребность в продукции.

Таблица типовых размеров ячеек

Размеры ячейки арматурной сетки – это расстояние между параллельными стержнями в продольном и поперечном направлении. Форма ячеек выбирается в зависимости от требуемой прочности и назначения конструкции.

Вес определяется по диаметру арматуры (указывается после формата ячейки, например, 150x150x5), шагу между стержнями, размерам самого сортамента. Расчет выполняется по формуле m = ρ⋅V, где:  ρ=7850 кг/м3 – плотность стали, а V – суммарный объем всех стержней, вычисляемый по диаметру и длине стержней диаметру и длине стержней.

На рынке популярны форматы:

• сетка 50x50 мм – кладочные, декоративные;
• сетка 100x100 мм – перекрытия, дорожные слои, плитные конструкции;
• 150x150 мм – фундаментные и монолитные плиты, панели, дорожное армирование;
• 200x200 мм – тяжелые монолитные конструкции, промышленные объекты.

Использование того или иного размера ячейки и диаметра стержней зависит от расчетных требований к прочности, несущей способности и площади армирования.

Все размеры и веса стандартных сеток приведены в ГОСТ 23279-2012 и специализированных справочниках сеточной продукции.

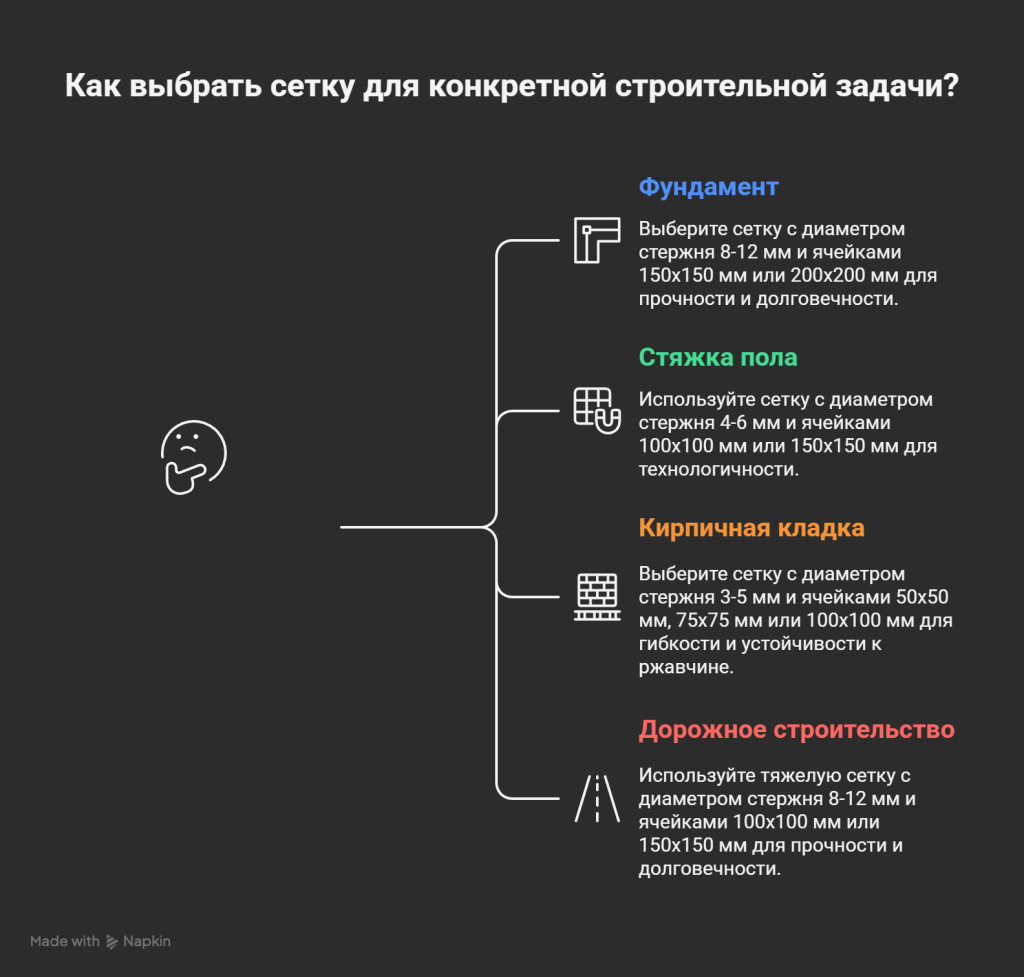

Практическое применение маркировки при выборе сетки

Маркировка – важнейший инструмент для подбора сетки под конкретную строительную задачу. Она позволяет быстро узнать: класс стали, диаметр стержней, шаг ячеек и размеры изделия – именно эти параметры влияют на прочность, долговечность и экономичность решения.

Ключевые параметры:

1. Диаметр стержня – не менее 8-12 мм (обычно рифленая арматура класса А500С или А400).
2. Размер ячеек – 150x150 мм или 200x200 мм.
3. Вес и класс стали важны для расчета несущей способности фундамента.

Выбирать сетки для стяжки пола и бетонных плит стоит с диаметром стержня 4-6 мм (гладкая или рифленая, важна технологичность при нарезке) с ячейками 100x100 мм или 150x150 мм. Для тонких стяжек применяют сварную из проволоки ВР-1 диаметром 3-4 мм.

Сетка арматурная по ГОСТ для кирпичной кладки и штукатурных работ должна быть диаметром 3–5 мм (главное, это гибкость, отсутствие ржавчины), ячейки – 50x50 мм, 75x75 мм, либо 100x100 мм.

В дорожном строительстве используют тяжелые сетки с диаметром арматуры 8-12 мм (класс А500С/А400) и ячейками 100x100 мм или 150x150 мм. Для покрытия возможен добавочный параметр (цинкование, класс прочности).

По цифровым и буквенным компонентам марки можно сразу понять, подходит сортамент по прочности, формату и условиям монтажа. Обозначения помогают сравнивать предложения разных производителей, а также исключать ошибки при заказе и монтаже сеточных изделий.

Частые ошибки при чтении маркировки и как их избежать

Одна из распространенных ошибок – это путаница в диаметрах стержней и размерах ячеек арматурной сетки. Диаметры продольных и поперечных стержней указываются в маркировке через дробь, например, (12/8) – 12 мм продольные, 8 мм – поперечные. Размеры ячейки – это расстояние между стержнями, например, 150x150 мм означает шаг 150 мм по обеим осям, а не диаметр проволоки. Чтобы избежать ошибок, внимательно читайте паспорт, обращайте внимание на порядок цифр и контекст.

Мнение эксперта

Вторая ошибка – это ложное толкование класса прочности арматуры. Класс прочности указывается в документах как часть индекса, например, А500С – сталь с пределом текучести 500 МПа и улучшенной свариваемостью. Путаница часто возникает между гладкой (А240) и рифленой арматурой (А400, А500С) – гладкая имеет меньшую прочность и другой профиль. Неправильный выбор класса может привести к недостаточной прочности конструкции.

Редакция Эксперт Е-Металл

Производители могут использовать разные форматы записи, дополнительные обозначения. Например, некоторые могут указывать шаг стержней через дефис, а другие – нет. Важно ориентироваться на стандарты ГОСТ 23279-2012, где четко прописана структура. При работе с разной продукцией рекомендуется всегда запрашивать сертификаты качества и техническую документацию, чтобы избежать подделок и ошибок.

Внимательное изучение обозначений, проверка документов и знание основных обозначений поможет избежать типичных ошибок при выборе и использовании арматурных сеток.

Международные стандарты маркировки и их отличия от ГОСТ

У международных стандартов маркировки арматуры и сетки есть свои особенности и отличия от ГОСТ. При этом нормативные документу формализуют требования к стальной продукции на глобальном рынке.

В Европе действует система стандартов EN (European Norms), регулирующая качество и классификацию арматурной стали. Стандарт EN 10080 является ключевым для непрерывно профилированной арматуры с рифлением, где маркировка включает указание класса прочности, диаметра и состава стали.

Важным документом для бетонных конструкций также выступает EN 1504, регламентирующий маркировку и контроль качества материалов для защиты и усиления бетона. Европейская нормативная база использует буквенно-цифровые обозначения, где, например, класс арматуры указывается как B500B (500 МПа, класс B). Обозначения обычно наносятся прямо на стержни и сопровождается сертификатами соответствия CE, которые обязательны для строительных материалов в ЕС.

Отличие от ГОСТ

• более строгие требования к визуальному контролю, форме рифления и допустимым отклонениям;
• обязательное подтверждение соответствия CE-маркировке.

В США основной норматив – это ASTM (American Society for Testing and Materials) с многочисленными стандартами для разных типов арматуры, например ASTM A615, A706. Обозначения по ASTM включают класс прочности (Grade 40, 60, 75), диаметр и иногда производителя. Например, Grade 60 соответствует пределу текучести около 420 МПа (60 000 psi), что аналогично российскому качеству А500.

В американской практике маркировка может быть буквенно-цифровой и включать стандарт ASTM, год выпуска и другую техническую информацию.

Мнение эксперта

Главные отличия от ГОСТ – это приоритетность испытаний на растяжение, различия в обозначениях классов (числовые Grade), большой выбор специализированных стандартов для разных условий эксплуатации.

Редакция Эксперт Е-Металл

При работе с импортной арматурой или международными проектами важно учитывать отличия в стандартах маркировки и соответствующие технические требования, чтобы избежать ошибок и гарантировать надежность конструкций.

Популярные вопросы и ответы по маркировке арматурной сетки

Список литературы

1. «Арматурные работы», Торопов А.С., 1956 – Всесоюзное учебно-педагогическое издательство Трудрезервиздат, Москва.
2. «Арматура железобетонных конструкций», Мадатян С.А., 2000 – Воентехлит, Москва.
3. «Армирование железобетонных конструкций», А.Н. Малахова, 2014 – Московский государственный строительный университет (МГСУ).
4. «Организация и производство опалубочных и арматурных работ», 2020 – Издательство Пермского национального исследовательского политехнического университета.
5. «Заготовка арматуры и изготовление арматурных сеток», Мироненко В.П., 1970 – Стройиздат, Ленинград.
