Главная
Блог
Полезное
Сталь 09Г2С: характеристики, свойства и применение низколегированного конструкционного сплава

Сталь 09Г2С: характеристики, свойства и применение низколегированного конструкционного сплава

16.10.2025

Рейтинг: 5 Голосов: 3

Время прочтения: 16 мин

Рейтинг: 5 Голосов: 3

Время прочтения: 16 мин

Полезное

Сталь 09Г2С – это распространенный низколегированный конструкционный сплав с повышенной свариваемостью, предназначенная для ответственных сварных конструкций. Изделия работают под нагрузкой и при значительных перепадах температур.

Что такое сталь 09Г2С: расшифровка маркировки и общая характеристика

В обозначении марки 09Г2С есть несколько основных элементов:

09 – процент углерода в материале примерно 0,09.
Г2 – обозначает количество марганца, обычно до 2%.
С – свидетельствует о содержании кремния, менее 1%.

Сталь 09Г2С по ГОСТ регламентируется 19281-2014 – основной документ для конструкционных сплавов, который определяет категории прочности, химический состав, основные механические характеристики, виды проката.

ГОСТ 5520-79 распространяется на сортовой горячекатаный прокат и определяет специфические механические требования, пределы прочности для отдельных изделий. Также применяются 2590-2006, 2591-2006, 8239-89, 8240-97 и прочие.

Химический состав стали 09Г2С: компоненты и их влияние на свойства

Состав стали 09Г2С содержит сбалансированный набор легирующих компонентов, формирующих ее уникальные свойства и надежность в электросварных конструкциях.

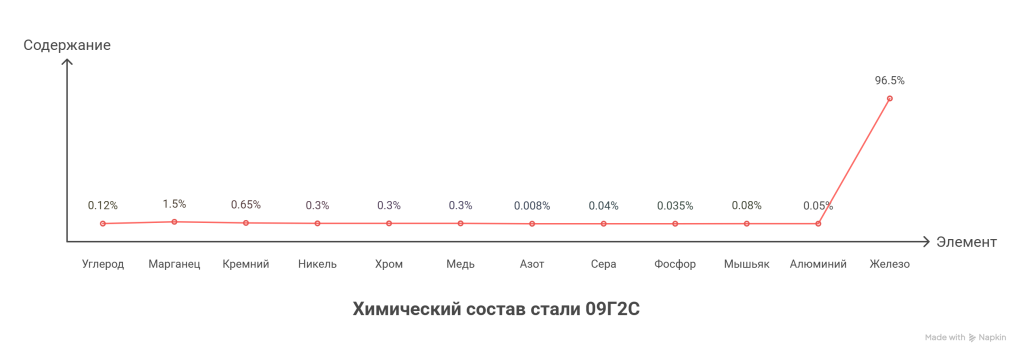

Процентное содержание ключевых элементов в составе 09Г2С:

Элемент

Углерод

Марганец

Кремний

Никель

Хром

Медь

Азот

Сера

Фосфор

Мышьяк

Алюминий

Железо

Содержание (%)

до 0.12

1.3-1.7

0.5-0.8

до 0.3

до 0.008

до 0.04

до 0.035

до 0.08

до 0.05

96-97

Мнение эксперта

Углерод – низкое содержание гарантирует отличную свариваемость и пластичность, снижает склонность к трещинообразованию. Марганец увеличивает прочность, сопротивление ударным воздействиям; создает ферритно-мартенситную структуру.

Редакция Эксперт Е-Металл

Кремний усиливает механическую прочность, стабилизирует структуру стали, улучшает стойкость к отпускной хрупкости. Никель, хром и медь: в небольших долях усиливают стойкость к коррозии, прочность, долговечность конструкций, особенно при работе в агрессивных средах.

Количество серы и фосфора строго ограничено для предотвращения хрупкости и повышения надежности сварных швов. Алюминий: используют для раскисления, что улучшает качество проката.

Механические свойства и технические характеристики

Свойства и характеристики стали 09Г2С по ГОСТ делают ее востребованным сплавом для ответственных участков и электросварных конструкций, особенно в температурном диапазоне 70-450 °C.

Прочность на разрыв 09Г2С от 430 до 490 МПа. Конкретный параметр зависит от толщины конкретного проката. Характеристика колеблется от 265 до 345 МПа. При температуре до +250 °C механические свойства практически сохраняются, а при +450 °C прочность постепенно снижается, но материал сохраняет приемлемую жесткость.

Мнение эксперта

У сплава 09Г2С высокие показатели ударной вязкости, которая поддерживается при температурах до -70°C. Материал устойчив к отпускной хрупкости, склонность к флокеночувствительности отсутствует, благодаря чему сварные соединения не теряют свои свойства.

Редакция Эксперт Е-Металл

У стали 09Г2С характеристики пластичности и вязкости при -70 °C сохраняются. При более низких температурах механические свойства снижаются. Это ограничивает область применения без специальных обработок и легирования.

Относительное удлинение сплава обычно в пределах 20-22% в зависимости от класса прочности и толщины проката, что говорит о хорошей пластичности материала. Относительное сужение в пределах 40-60%, что дает материалу способность к значительной деформации до разрушения.

Твердость по Бринеллю для стали 09Г2С варьируется от 140 до 190 HB (примерно 450-490 МПа по прочности). Это соответствует хорошему балансу между твердостью и пластичностью. Стальной сплав сочетает в себе высокую прочность, свариваемость, ударную вязкость и механические характеристики.

Физические свойства стали 09Г2С

Физические характеристики стали 09Г2С отражают ее пригодность к использованию в экстремальных температурных режимах, хорошую тепло- и электропроводность, высокую плотность и выраженные магнитные характеристики.

Плотность (удельный вес) 09Г2С – 7,85 г/см³ (7850 кг/м³), что типично для большинства низколегированных сплавов.
Диапазон рабочих температур от -70 °C до +425 °C – материал сохраняет основные механические свойства в заявленном интервале.
Температура ковки – начало (1250°C), конец (850°C).
Температура плавления стали составляет около 1460-1490 °C, что характерно для низкоуглеродистых и низколегированных сплавов.
Коэффициент теплопроводности – 46-47 Вт/(м·К) при 20 °C.
Удельная теплоемкость – 504 Дж/(кг·К).
Электросопротивление (удельное сопротивление) 09Г2С – 0,15-0,20 Ом·мм²/м при 20 °C, что типично для малоуглеродистых сталей.

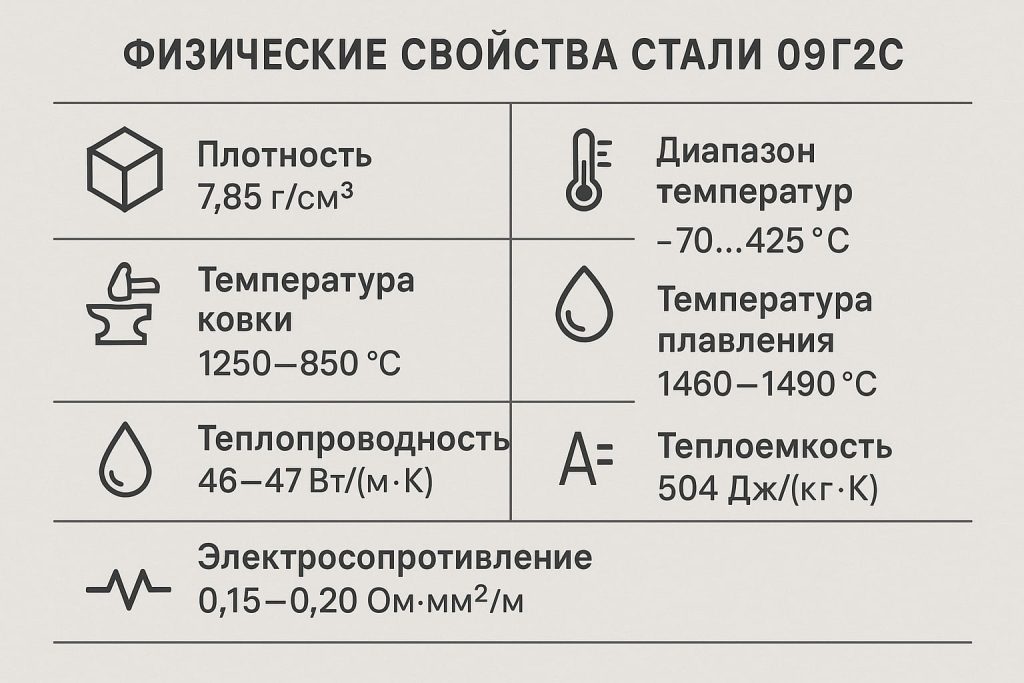

Инфографика: физические свойства стали 09Г2С

Сталь 09Г2С – это ферромагнитный материал, хорошо намагничивается, используется в решениях, где требуется магнитная проницаемость. При нагреве до критических точек магнитные свойства постепенно исчезают вследствие фазовых превращений.

Эти физические свойства определяют широкое применение стали 09Г2С в строительстве, энергетике и машиностроении, особенно в условиях резких перепадов температур и интенсивных нагрузок.

Технологические свойства и особенности обработки

Сталь 09Г2С по ГОСТ отличается высокими технологическими свойствами: она отлично обрабатывается резанием и давлением, обладает высокой свариваемостью и не требует сложной подготовки или термической обработки после изготовления шва.[1][2][3][4]

Свойства

Обрабатываемость резанием и давлением

Свариваемость стали 09Г2С

Особенности подготовки кромок и последующей обработки

Термическая обработка и нормализация

Особенности

09Г2С хорошо поддается резке, сверлению, фрезерованию и токарной обработке, но из-за вязкости нужны острые твердосплавные инструменты и режимы с охлаждающими жидкостями. Ковка возможна в диапазоне 1250-850 °C. Сплав легко штампуется и формуется как в холодном, так и в горячем состоянии.

Сталь прекрасно сваривается всеми известными методами: ручной дуговой сваркой (ММА), полуавтоматической (MIG/MAG), автоматической (под флюсом), в среде защитных газов. Материал не склонен к флокеночувствительности и отпускной хрупкости, риск трещинообразования минимален.

Рекомендуется качественная зачистка кромок, удаление загрязнений и оксидов непосредственно перед сваркой.Поддержание заданных температурных режимов между проходами гарантирует прочный шов.После сварки возможна механическая зачистка шва для повышения стойкости к коррозии и исключения острых кромок.

Нагрев до 930-950 °C с последующим охлаждением на воздухе для измельчения зерна и выравнивания структуры.Для повышения прочности и ударной вязкости иногда допустимо проводить закалку и отпуск, хотя в большинстве случаев исходные свойства стали 09Г2С позволяют обойтись минимальной термообработкой.

Сталь 09Г2С сочетает высокие технологические характеристики, позволяет реализовать сложные производственные процессы без существенных ограничений и гарантирует надежность конструкций в сложных климатических условиях.

Основные области применения стали 09Г2С

Расшифровка 09Г2С для знатоков может намекать на применение в отечественной промышленности и строительстве. Такая популярность возможна благодаря преимуществам стального сплава, стойкости к низким температурам и агрессивным средам.

Строительный сектор – несущие элементы многоквартирных и производственных сооружений, каркасы, балки, колонны, фермы и двутавровые балки. Материал используют в ограждениях, навесах, козырьках и архитектурных конструкциях.
Мостостроение и грузоподъемные механизмы – создание конструкций мостов, колонн, опор и элементов тяжелых крановых рам, механизмов.
Машиностроение и автомобильная промышленность – ответственные детали машин и оборудования, работающих под нагрузкой и в неблагоприятных условиях. Речь идет о кузовах грузовых автомобилей, рамах и элементах ходовой части. Из 09Г2С делают детали паровых котлов, пресс-форм, штампов, сельскохозяйственной техники.

За счет химического состава и плотности 09Г2С структура устойчива к воздействию агрессивных сред, включая атмосферные влияния.

Формы поставки и виды продукции

09Г2С поставляется в широком ассортименте и форм проката. Листовой прокат представлен на российском рынке горячекатаными холоднокатаным сортаментом с толщиной от нескольких до сотен мм.

Сортовой прокат представлен круглыми, квадратными и полосовыми изделиями по ГОСТ 2590-2006 (круглый), 2591-2006 (квадратный), 103-2006 (полоса). Фасонный включает уголки, швеллеры, двутавры, балки.

Из этой марки стали создают бесшовные трубы (ГОСТ 8732-78) и электросварной прямошовный прокат (10704-91) для коммуникаций, работающих при высоком внутреннем давлении и низких температурах. Профильные изделия используются как элементы конструкций и каркасов.

Поковки и кованые заготовки из 09Г2С используют в строительном секторе и машиностроении. Например, в ответственных деталях, работающих в условиях высоких нагрузок.

Преимущества и недостатки стали 09Г2С

У стали 09Г2С и аналогов есть значимые преимущества, делающие ее популярной в строительстве, машиностроении и трубопроводной отрасли.

Преимущества стальных сплавов:

Высокая прочность и износостойкость – превосходит по прочности многие конструкционные стали (например, Ст3 или Ст20) для создания более легких и долговечных конструкций.
Отличная ударная вязкость – материал сохраняет устойчивость к механическим повреждениям и динамическим нагрузкам при температуре от -70 °C до +450 °C.
Хорошая свариваемость – материал легко сваривать большинством методов без предварительной подготовки и термической обработки впоследствии.
Устойчивость к коррозии – легирующие элементы гарантируют повышенную стойкость к окислению в сравнении с обычными низколегированными сплавами.
Технологичность в обработке – сталь хорошо поддается резке, штамповке и прессованию, что актуально при создании деталей сложной конфигурации без потери прочности.

Мнение эксперта

При этом не обошлось без недостатков и ограничений. Например, низкая стойкость к окислению без дополнительной защиты. Ограничение по низким температурам – при -70°C и ниже механические свойства значительно снижаются, что ограничивает применение в экстремальных условиях Крайнего Севера.

Редакция Эксперт Е-Металл

Сплав склонен к закалочным трещинам при термической обработке. Перегрев может ухудшать свойства, снизить качество шва или металла в зоне термического влияния. В отдельных отраслях промышленности нужно учитывать влияние водорода на стальной сплав, который может снижать прочность материала.

Сталь 09Г2С – это экономичный и технологичный материал, оптимальный для сварных конструкций с высокими требованиями к прочности и низкотемпературной ударной вязкости. Однако он требует дополнительной антикоррозионной защиты и контроля термообработки для специфических условиях эксплуатации.

Зарубежные аналоги и замены

Зарубежные аналоги стали 09Г2С из США, Европы и других стран включают марки с близким химическим составом и свойствами.

В ЕС есть сплавы S355J2 и S355JR (EN 10025) – низколегированные конструкционные материалы с похожими прочностными и ударными характеристиками. В Германии встречаются марки 13Mn6 и 9MnSi5 с аналогичными свойствами. В Венгрии есть плав VH2, Румынии – 9SiMn16, Болгарии – 09G2S.

Мнение эксперта

В США аналогами считаются стали A572 Grade 50 и A633 Grade C, которые относятся к категории низколегированных конструкционных сплавов высокой прочности с хорошей сварной способностью.

Редакция Эксперт Е-Металл

Аналоги в других странах

В Японии – это SB49.
В Китае – марка 12Mn.
Российские аналоги – 09Г2, 09Г2ДТ, 09Г2Т, 10Г2С, обладающими схожими составами и функционалом.

На международном рынке есть широкий набор сталей, аналогичных 09Г2С по химическим и механическим свойствам. Это позволяет эффективно выбирать материалы в зависимости от региональных стандартов и требований проектов.

Особенности эксплуатации и срок службы

Сталь 09Г2С считается универсальным сплавом, однако какой он на самом деле можно проверить при длительной эксплуатации в агрессивных средах. Материал показывает высокую устойчивость к механическим нагрузкам при длительном использовании благодаря повышенной усталостной прочности.

Коррозионная стойкость 09Г2С выше, чем у обычных углеродистых сталей (например, Ст3 и Ст20), что связано с добавлением марганца, кремния, никеля и хрома. Скорость износа стали низкая (около 0,19 мм в год в стандартных условиях). В условиях высокой влажности или воздействия солевых и химически активных веществ без дополнительной защиты есть риск разрушения из-за коррозии.

Сталь 09Г2С характеризуется высоким пределом выносливости, благодаря чему выдерживает многократные циклические нагрузки и вибрации без снижения прочности, риска разрушения. Механическая обработка и термообработка способствуют созданию двухфазной структуры, что повышает устойчивость к усталостным повреждениям примерно в 3-3,5 раза по сравнению с обычными конструкционными сталями.
