Резьба – это спиральный профиль, который создается на поверхности цилиндрических или конусных деталей. Она используется для соединения, крепления и передачи вращательного движения между элементами машин и механизмов. Резьба может быть внешней (на болтах, винтах) и внутренней (в гайках, отверстиях).
По форме поверхности она бывает цилиндрической с постоянным диаметром по всей длине, и конической – ее диаметр уменьшается или увеличивается по длине для лучшего соединения при установке.
По форме профиля резьба бывает:
Треугольной – популярный тип с одноименной формой.
Квадратной – геометрия гарантирует высокую прочность соединения и минимальные потери на трение.
Полукруглой – форма полукруга уменьшает трение.
Специальной – например, трапецеидальной для более эффективной передачи усилия.
По числу заходов резьба бывает однозахватной с одним витком на единицу длины и многозахватной с двумя и более витками. Чем их больше, тем прочнее соединение и меньше шаг.
По направлению в мире принято делить на правостороннюю с накруткой по часовой стрелке, и левостороннюю с диаметрально противоположным ходом при монтаже. Получить резьбу можно несколькими методами:
Накатка – используется специализированный резьбонарезной ролик для формирования витков на заготовке. Высокая производительность и высокие механические свойства гарантирует плавное распределение волн напряжения между роликами и стальным сортаментом.
Нарезка может быть ручной при помощи метчика, плашек или клупп с регулируемыми гребенчатыми резками. Для автоматизации процесса есть резьбонарезные станки и переносные электроустановки.
Что до единиц измерения, то в мире распространена метрическая резьба с измерением в миллиметрах. Например, М10 обозначает диаметр 10 мм. Есть дюймовая. Например, 1/4" обозначает D 1/4 дюйма. В зависимости от отрасли и стандартов есть специальные единицы измерения, как UNC, UNF в США. Ниже собрали сводную таблицу с метрической резьбой по ГОСТ 24705-2004 (ISO 724).
Обозначение резьбы
Наружный диаметр (d)
М3
М4
М5
М6
М8
М10
М12
М14
М16
М20
М24
М30
М36
М42
М48
М56
М64
Номинальный диаметр (D)
Внутренний диаметр (d1)
3
4
5
6
8
10
12
14
16
20
24
30
36
42
48
56
64
Шаг резьбы (P)
Наружный диаметр (D)
0.5
0.7
0.8
1.0
1.25
1.5
1.75
2.0
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
Для наружной резьбы
Внутренний диаметр (D1)
3.0
4.0
5.0
6.0
8.0
10.0
12.0
14.0
16.0
20.0
24.0
30.0
36.0
42.0
48.0
56.0
64.0
Для внутренней резьбы
2.39
3.24
4.13
4.92
6.65
8.38
10.11
11.84
13.84
17.29
20.75
26.21
31.67
37.13
42.59
50.04
57.51
Диаметр сверла под резьбу (прибл.)
3.0
4.0
5.0
6.0
8.0
10.0
12.0
14.0
16.0
20.0
24.0
30.0
36.0
42.0
48.0
56.0
64.0
Трубная резьба
Это специальный тип, который используется для соединения трубного проката и трубопроводных фитингов. При правильном монтаже, такая резьба гарантирует герметичность соединения, что крайне важно для систем, транспортирующих жидкости и газы под давлением. Она бывает внутренней и внешней.
На рынке распространен конусный профиль в газовых и водопроводных системах, и цилиндрический для сантехнического применения.
При описании трубной нарезки используют следующие условные обозначения:
d – номинальный или внешний диаметр трубопроката в миллиметрах.
D – внешний или внутренний диаметр резьбы в миллиметрах, зависит от типа насечки.
P – шаг, который определяется расстоянием между соседними витками резьбы.
В мировом практике есть несколько стандартных условных обозначений конической резьбы:
международная – R;
Япония – PT;
Великобритания – BSPT.
Трубная резьба незаменима при прокладке систем водоснабжение и водоотведение, газоснабжения, в нефтегазовой и химической промышленности, строительстве и сантехнике.

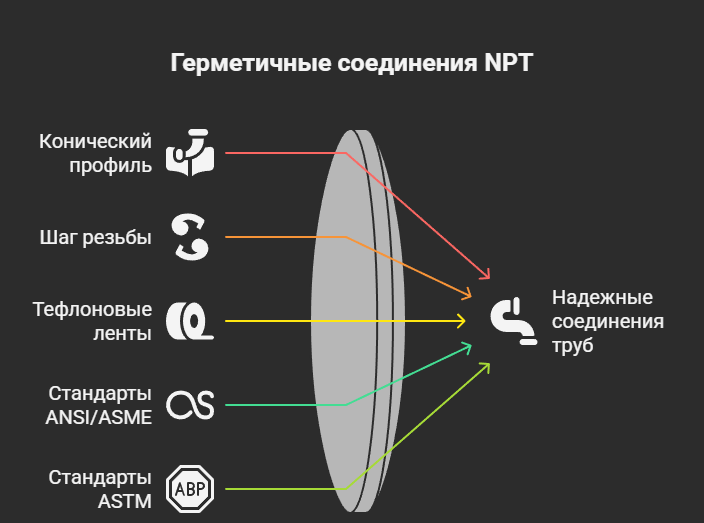

NPT – National Pipe Taper – Американская коническая резьба
NPT (National Pipe Taper) – это стандарт, который актуален в США и других странах для соединения труб и фитингов в системах водоснабжения, газоснабжения, трубопроводных систем другого назначения. Конический профиль гарантирует более плотное и герметичное соединение по мере затягивания. Это компенсирует небольшие несовпадения в размерах, и дает более надежное уплотнение.
Шаг NPT зависит от диаметра. Например, для резьбы 1/2 дюйма шаг составляет 14 витков на дюйм (TPI), а для 1 дюйма – 11,5 TPI. Чтобы повысить герметичность и надежность соединения, часто используют тефлоновые ленты или специальные пасты.
Спецификацию NPT, а также размеры, допуски и методы измерения регламентирует стандарт ANSI/ASME B1.20.1. ASTM D2467 создан специально для пластикового трубопроката и фитингов.
NPT-резьба широко используется в водоснабжении, газоснабжении, промышленности.
Таблица размеров стандартной конической резьбы NPT по ГОСТ 6111-52 (размеры в мм)
Номинальный размер
NPT 1/8"
NPT 1/4"
NPT 3/8"
NPT 1/2"
NPT 3/4"
NPT 1"
NPT 1-1/4"
NPT 1-1/2"
NPT 2"
NPT 2-1/2"
NPT 3"
NPT 3-1/2"
NPT 4"
Наружный диаметр (мм)
10.287
13.716
17.145
21.336
26.670
33.401
42.164
48.260
60.325
73.025
88.900
101.600
114.300
Внутренний диаметр (мм)
9.728
12.997
16.281
20.295
25.377
31.877
40.386
46.226
57.928
70.266
85.725
98.170
110.490
Шаг резьбы (ниток/дюйм)
27
18
18
14
14
11.5
11.5
11.5
11.5
8
8
8
8
Длина резьбы L1 (мм)
6.9
9.5
9.7
13.6
13.9
16.8
17.3
17.5
19.1
28.6
30.2
31.8
33.3
Эффективная длина L2 (мм)
10.3
13.6
13.9
19.1
19.6
23.4
24.2
24.7
26.7
39.4
41.4
43.4
45.4
Все размеры указаны для новой и неизношенной резьбы. Допуски для шага – ±0,2 витка на длине 25,4 мм, для наружного диаметра – +0,25 мм / -0,4 мм, для внутреннего – +0.4мм / -0.25мм.
BSP – British Standard Pipe – Британская трубная резьба

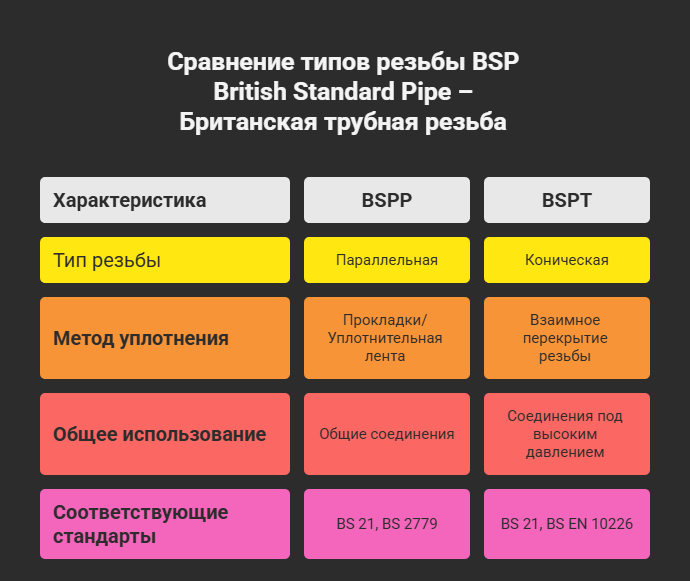

BSP (British Standard Pipe) – это стандарт, который используется в Великобритании и других странах при соединении труб и фитингов. Он включает два основных типа:
BSPP (British Standard Pipe Parallel) – параллельная резьба для соединений, где требуется уплотнение с помощью прокладок или уплотнительных лент.
BSPT (British Standard Pipe Tapered) – коническая насечка с повышенной герметичностью благодаря конусообразной форме при затягивании.
Стандартные размеры BSP варьируются от 1/8 дюйма до 6 дюймов, с шагами резьбы, соответствующими стандартам. Для BSPP часто используют прокладки для дополнительной защиты соединения от протечек, а для BSPT – уплотнительные ленты или пасты.
Основной стандарт для BSP – это BS 21. BS EN 10226 – это европейский стандарт для резьбовых соединений, охватывает BSPT и другие типы резьбы. Есть BS 2779, где прописаны размеры и допуски трубопроката и фитингов с резьбой BSP.
Ниже собрали основные размеры резьбы и в трубной цилиндрической резьбе (BSP) по ГОСТ 6357-81.
Обозначение размеры резьбы
Внутренний диаметр (мм)
G1/8
G1/4
G3/8
G1/2
G3/4
G1
G1 1/4
G1 1/2
G2
G2 1/2
G3
G4
Диаметральный размер (Dy), дюймы
Средний диаметр (мм)
1/8
1/4
3/8
1/2
3/4
1
1/4
1/2
2
1/2
3
4
Наружный диаметр (мм)
9.728
13.157
16.662
20.955
26.441
33.249
41.910
47.803
59.614
75.184
87.884
113.030
Число ниток на 1 дюйм
28
19
19
14
14
11
11
11
11
11
11
11
Шаг резьбы (мм)
0.907
1.337
1.814
1.814
2.309
2.309
2.309
2.309
2.309
2.309
2.309
2.309
Для внутренней резьбы
8.566
11.445
14.950
18.631
24.117
30.291
38.952
44.845
56.656
72.226
84.926
110.072
Диаметр сверла под резьбу (мм)
9.147
12.301
1.806
19.793
25.279
31.770
40.431
46.324
58.135
73.705
86.405
111.551
Размеры британской цилиндрической трубной резьбы BSPP
BSPP используют при соединении труб и фитингов в сантехнических, гидравлических и пневматических системах. У параллельной резьбы цилиндрическая форма с постоянным диаметром по всей длине.
Стандартные размеры BSPP варьируются от 1/8 дюйма до 6 дюймов по ГОСТ 6357-81:
Тип резьбы
1/8"
1/4"
3/8"
1/2"
3/4"
1"
Диаметр
0.405 дюйма (10.3 мм)
0.540 дюйма (13.7 мм)
0.675 дюйма (17.1 мм)
0.840 дюйма (21.3 мм)
1.050 дюйма (26.7 мм)
1.315 дюйма (33.4 мм)
Шаг
28
19
18
14
14
11
Размеры стандартной конической резьбы BSPT в мм
Стандарт BSPT (British Standard Pipe Tapered) используют в трубных соединениях сантехнических, гидравлических и пневматических систем. Коническая форма означает, что диаметр уменьшается по мере продвижения вдоль резьбы. Это гарантирует более плотное соединение.
Размеры BSPT обычно указываются в дюймах, но могут быть переведены в миллиметры. Ниже собрали основные типоразмеры:
Тип резьбы
1/8"
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
Диаметр
0.405 дюйма (10.3 мм)
0.540 дюйма (13.7 мм)
0.675 дюйма (17.1 мм)
0.840 дюйма (21.3 мм)
1.050 дюйма (26.7 мм)
1.315 дюйма (33.4 мм)
1.655 дюйма (42.2 мм)
1.900 дюйма (48.3 мм)
2.375 дюйма (60.3 мм)
2.875 дюйма (73.0 мм)
3.500 дюйма ()
Шаг
28
19
18
14
14
11
11
11
8
8
8
Соединения BSPT обычно герметизируются за счет конической формы, но могут также использоваться уплотнительные ленты или пасты. Качество, размеры и допуски BSPT регламентируют следующие документы: BS 21, BS EN 10226, международный стандарт ISO 7-1.
Вопросы и ответы
Что такое трубная резьба и где она применяется?
Трубная резьба – это механизм соединения труб с гарантированной герметичностью и прочностью соединения. Она актуальна в водопроводных, газовых, отопительных системах, а также промышленных установках.
Какие существуют стандарты трубной резьбы?
Существуют несколько стандартов трубной резьбы: NPT (National Pipe Taper), BSP (British Standard Pipe), и G (европейская метрическая). У каждого есть свои параметры угла конуса, шага и других характеристик.
Как правильно измерить трубную резьбу?
Для измерения трубной резьбы можно использовать штангенциркуль или микрометр. Основные параметры для оценки – это наружный и внутренний диаметр, а также шаг резьбы (расстояние между впадинами или гребнями резьбы).
Как обеспечить герметичность соединений с трубной резьбой?
Чтобы гарантировать герметичность соединения с трубной резьбой можно использовать уплотнительные материалы по типу фум-ленты, пакли или уплотнительной пасты. Их наносят на резьбу перед скручиванием, чтобы предотвратить утечки жидкости или газа.
